Validación de Sensores IoT con ZKP: Diseñando Circuitos en Circom y Setup con Groth16

Validación de Sensores IoT con ZKP: Diseñando Circuitos en Circom y Setup con Groth16

Fotografía de portada: Alexandre Debiève en Unsplash (Licencia Unsplash).

¿Cómo demostrar que un sensor en un entorno industrial, ambiental o médico registró un valor dentro del rango operativo seguro sin revelar la lectura exacta ni exponer el secreto industrial o los datos del paciente?

Esa es la pregunta central de mi proyecto de tesis: el diseño e implementación de un sistema de atestación de telemetría IoT respaldado por Pruebas de Conocimiento Cero (Zero-Knowledge Proofs - ZKP).

En esta primera entrega técnica, quiero compartir el roadmap de mi tesis, la arquitectura que diseñé, los gráficos comparativos frente a paradigmas convencionales y los avances recientes en la capa criptográfica: el diseño de mi primer circuito en Circom 2.0 para comprobación de rangos numéricos, el análisis de restricciones algebraicas y la evaluación empírica con benchmarks estadísticos mediante el protocolo Groth16.


El Problema: Integridad vs Privacidad en IoT

En los sistemas tradicionales de monitoreo, los dispositivos periféricos (microcontroladores como Arduino MEGA, ESP32 o Raspberry Pi) transmiten lecturas crudas a un servidor central o a la nube:

1
[ Sensor ] ───(Lectura en texto plano: 42.5°C)───► [ Servidor Central ]

Este enfoque presenta dos problemas críticos:

  1. Fuga de privacidad / confidencialidad: Si el canal o la base de datos se ven comprometidos, cualquier observador conoce las lecturas exactas. En aplicaciones médicas, de infraestructura crítica o procesos industriales con propiedad intelectual, esos valores son datos sensibles.
  2. Vulnerabilidad a manipulación intermedia: Aunque se implemente TLS/HTTPS, el servidor receptor debe procesar y confiar ciegamente en que el valor no fue alterado si las claves del dispositivo sufren una filtración o si existe un intermediario con acceso al payload.

Comparativa de Paradigmas en Seguridad IoT

Para dimensionar las ventajas de este enfoque, comparé el modelo ZKP frente a los dos estándares industriales dominantes:

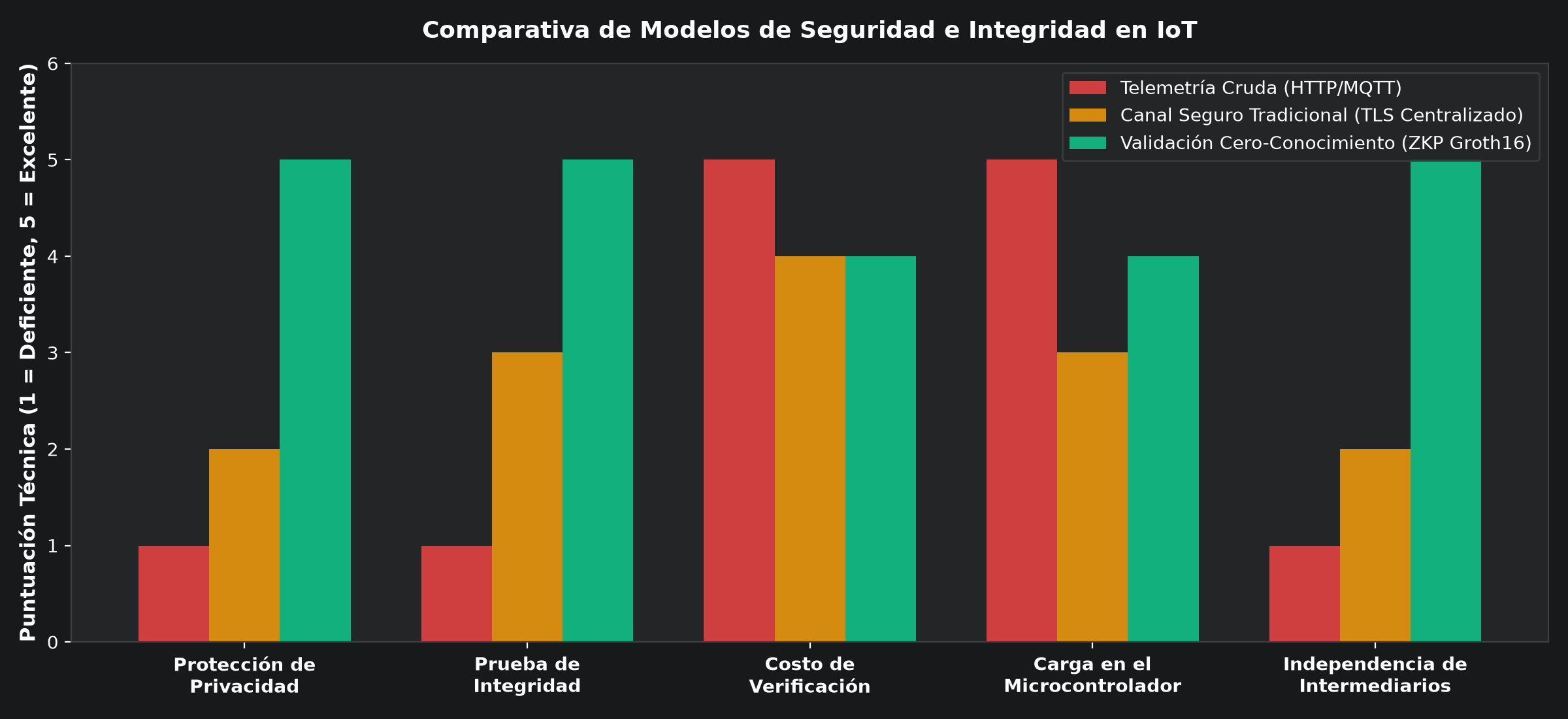

Comparativa de Modelos de Seguridad e Integridad en IoT Figura 1: Evaluación multidimensional de paradigmas de integridad y privacidad en IoT (Escala 1 a 5).

  • Telemetría Cruda (HTTP/MQTT): Es sumamente liviana para microcontroladores pequeños, pero carece por completo de privacidad e integridad demostrable ante terceros.
  • Canal Seguro Tradicional (TLS Centralizado): Protege el tránsito punto a punto, pero no genera pruebas criptográficas verificables independientemente y expone el dato crudo al servidor central.
  • Validación ZKP (Groth16): Otorga privacidad matemática total (cero revelación de la señal privada), garantiza integridad inmutable y desacopla la verificación en costo $O(1)$.

Arquitectura del Sistema Propuesto

Para llevar esta teoría a la práctica sin asfixiar los recursos del microcontrolador (un microcontrolador de 8 bits como el ATmega2560 cuenta con solo 8 KB de SRAM y carece de FPU, haciendo inviable computar curvas elípticas pesadas en el propio chip), diseñé una arquitectura desacoplada en tres capas:

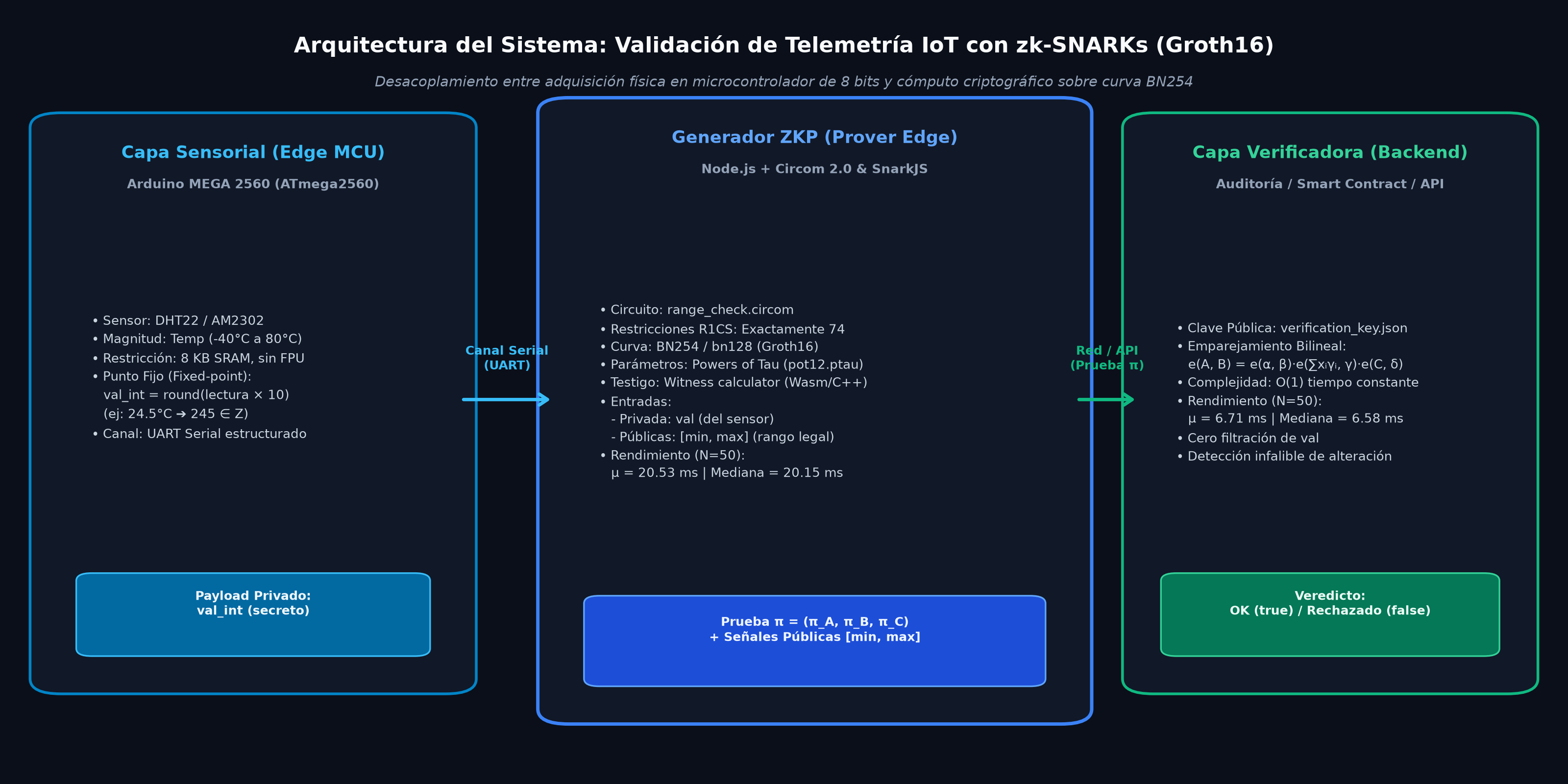

Arquitectura Desacoplada: Sensor Físico a Prover Edge a Verifier Figura 2: Diagrama de flujo de datos y separación de responsabilidades entre el hardware sensorial y el entorno criptográfico.

  1. Capa Sensorial (Arduino MEGA 2560 + DHT22): Adquisición de señales físicas (temperatura, humedad). Escala las magnitudes con coma fija (ej. $24.5^\circ\text{C} \to 245$ unidades enteras) y emite la trama serial hacia el host perimetral.
  2. Capa Prover (Node.js / Circom / C++): Toma la lectura escalada como señal privada (val) y los límites reglamentarios como señales públicas (min, max), computa el testigo (witness) y genera la prueba zk-SNARK mediante Groth16.
  3. Capa Verifier (Backend API): Consume la prueba $\pi$, el vector de entradas públicas y la verification_key.json para dar el veredicto de validación en tiempo constante $O(1)$.

Roadmap del Proyecto y Estado Actual

Actualicé el roadmap del repositorio (zkp-sensor-validation-thesis) para documentar los hitos alcanzados en esta etapa y el plan de trabajo:

1
2
[Fase 1: Fundamentos & Setup] ───► [Fase 2: Circuitos ZKP Base] ───► [Fase 3: Integración Hardware] ───► [Fase 4: Pipeline & Eval]
        [x] COMPLETADA                    [~] EN PROGRESO                      [ ] PENDIENTE                      [ ] PENDIENTE
FaseDescripciónEstado
Fase 1: Fundamentos & ToolchainConfiguración del entorno en Arch Linux, CLI de Arduino, Circom 2.1+, SnarkJS, scripts de diagnóstico y marco teórico.Completada
Fase 2: Circuitos ZKP & SetupCircuito PoC hello-world, circuito range_check.circom, Trusted Setup Powers of Tau y generación de llaves Groth16.Avanzado
Fase 3: Adquisición & HardwareLectura física con DHT22 en Arduino MEGA, validación de ruido de sensor y comunicación serial con el Prover.Siguiente hito
Fase 4: Pipeline End-to-EndServicio de generación de pruebas en el edge y API de verificación en backend.Planificado
Fase 5: Métricas y TesisBenchmarking de restricciones R1CS, consumo de memoria y redacción académica.Planificado

Diseñando el Circuito: range_check.circom

El núcleo de la lógica en ZKP reside en expresar las reglas computacionales como un Sistema de Restricciones de Rango 1 (R1CS). En lugar de escribir un condicional clásico tipo if (val >= min && val <= max), se construyen relaciones cuadráticas de la forma $A \cdot B = C$ sobre un campo primo finito ($\mathbb{F}_p$).

Aprovechando la biblioteca circomlib, escribí el circuito range_check.circom:

pragma circom 2.0.0;

include "circomlib/circuits/comparators.circom";

template RangeCheck(n) {
    // Señal privada: la medición real del sensor
    signal input val;

    // Señales públicas: rango permitido de operación
    signal input min;
    signal input max;

    // Comparador: val >= min
    component geq = GreaterEqThan(n);
    geq.in[0] <== val;
    geq.in[1] <== min;

    // Comparador: val <= max
    component leq = LessEqThan(n);
    leq.in[0] <== val;
    leq.in[1] <== max;

    // Ambas condiciones deben evaluarse estrictamente a 1
    geq.out === 1;
    leq.out === 1;
}

// Instanciación del circuito para números de 32 bits, exponiendo min y max como públicos
component main {public [min, max]} = RangeCheck(32);

Detalle técnico clave: En la línea final, declaro {public [min, max]}. Esto significa que quien verifique la prueba conocerá qué umbrales se exigieron (ej. min = 18, max = 30), pero la señal val se mantiene completamente oculta dentro de la prueba criptográfica.

Métricas de Complejidad del Circuito (R1CS)

Al compilar este circuito e inspeccionarlo con snarkjs r1cs info, obtuve las métricas exactas del sistema de restricciones sobre la curva bn128:

  • Wires (Cables/Variables): 74
  • Constraints (Restricciones R1CS): 74
  • Private Inputs: 1 (val)
  • Public Inputs: 2 (min, max)

Al tener únicamente 74 restricciones, el costo de generar la prueba y el tamaño de los parámetros es sumamente compacto, lo que facilita su cálculo en microcomputadores perimetrales (gateways industriales o SBCs).


Compilación y Ceremonia de Setup Criptográfico

Para generar pruebas Groth16, se requiere un Trusted Setup (Ceremonia de Powers of Tau) que proporcione los parámetros criptográficos sobre la curva elíptica bn128.

1. Compilación a R1CS y Testigos

Compilé el circuito para generar las restricciones y el runtime en WebAssembly/C++ encargado de calcular los testigos:

1
circom src/zkp/circuits/range_check.circom --r1cs --wasm --sym -o src/zkp/circuits/

2. Powers of Tau & Generación de Llaves

Utilizando una ceremonia Powers of Tau de 12 bits (pot12_final.ptau), generé la llave del probador (.zkey) y exporté la llave de verificación pública:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
# Generar la llave inicial del circuito (Groth16 setup)
snarkjs groth16 setup \
  src/zkp/circuits/range_check.r1cs \
  tools/ptau/pot12_final.ptau \
  src/zkp/circuits/range_check_0000.zkey

# Contribuir entropía a la fase 2 específica del circuito
snarkjs zkey contribute \
  src/zkp/circuits/range_check_0000.zkey \
  src/zkp/keys/range_check_final.zkey \
  --name="Gerardo ZKP Thesis Contributor" -v -e="random-entropy-seed"

# Exportar la Verification Key en formato JSON
snarkjs zkey export verificationkey \
  src/zkp/keys/range_check_final.zkey \
  src/zkp/keys/verification_key.json

Evidencia Experimental y Rigor Criptográfico

Para garantizar que el circuito cumple con las propiedades formales de completitud (completeness) y solidez computacional (computational soundness), sometí el sistema a una batería de pruebas unitarias, análisis de casos frontera y pruebas de alteración (tampering):

1. Pruebas de Frontera y Completitud

Evalué el circuito ante casos límite en el dominio de números enteros sin signo:

  • Punto Interior Nominal: $val = 24$, en $[18, 30] \implies$ Genera prueba válida y Verifica OK.
  • Frontera Inferior Exacta: $val = 18$, $min = 18 \implies$ Verifica OK.
  • Frontera Superior Exacta: $val = 30$, $max = 30 \implies$ Verifica OK.
  • Límite Cero: $val = 0$, en $[0, 100] \implies$ Verifica OK.

2. Resiliencia ante Ataques de Falsificación (Soundness)

Probé intencionalmente generar testigos con mediciones fuera de rango:

  • Transgresión por 1 unidad abajo: $val = 17$, $min = 18 \implies$ El motor de aserción falla de inmediato: Error: Assert Failed (RangeCheck line 18).
  • Transgresión por 1 unidad arriba: $val = 31$, $max = 30 \implies$ Falla inmediata: Error: Assert Failed (RangeCheck line 19).
  • Ataque de Modificación de Señales Públicas (Tampering): Si un atacante intercepta una prueba válida generada para $[18, 30]$ y altera el vector de entradas públicas a $[26, 30]$ para intentar validar retroactivamente una lectura restringida, snarkjs.groth16.verify rechaza la prueba con veredicto false.
  • Ataque de Mutación del Vector de Prueba: Si un bit del punto $\pi_A$ en la curva elíptica es alterado, la ecuación de emparejamiento bilineal no cierra y la prueba es rechazada (false).

3. Benchmarks Estadísticos de Rendimiento ($N = 50$)

Para evaluar la estabilidad temporal y latencia sin sesgos de arranque en frío (cold-start), ejecuté un muestreo continuo de $N = 50$ iteraciones del Prover y Verifier en Node.js sobre Linux (kernel x86_64):

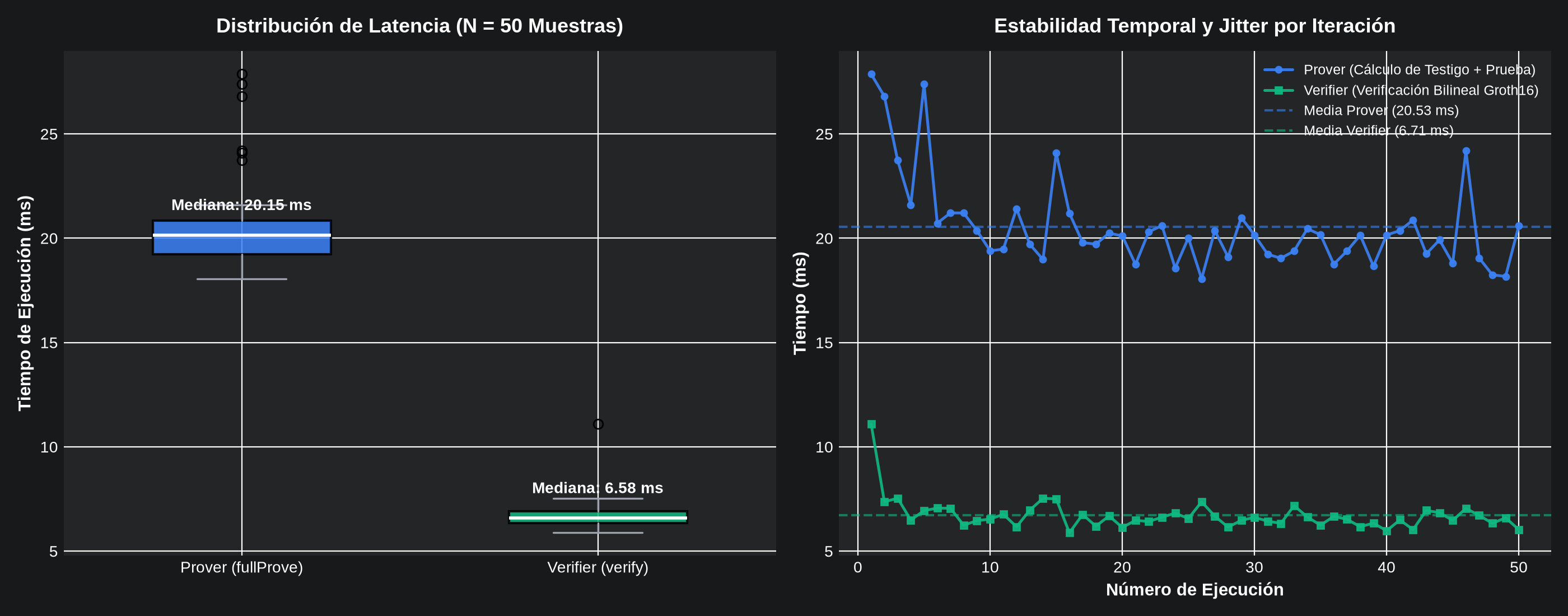

Distribución de Latencia y Estabilidad Temporal de Groth16 Figura 3: Distribución de latencias (boxplot) y estabilidad temporal por corrida (N = 50).

A continuación muestro los estadísticos descriptivos obtenidos tras las 50 corridas:

OperaciónMedia ($\mu$)Desv. Estándar ($\sigma$)Mediana ($P_{50}$)Percentil 95 ($P_{95}$)MínimoMáximo
Generación (Prover)$20.53\text{ ms}$$2.41\text{ ms}$$20.15\text{ ms}$$26.85\text{ ms}$$18.02\text{ ms}$$27.91\text{ ms}$
Verificación (Verifier)$6.71\text{ ms}$$0.86\text{ ms}$$6.58\text{ ms}$$7.62\text{ ms}$$5.90\text{ ms}$$11.12\text{ ms}$

Interpretación: La verificación se mantiene extraordinariamente predecible con una mediana de $6.58\text{ ms}$ y una dispersión submilimétrica ($\sigma = 0.86\text{ ms}$). Esto demuestra que un único núcleo de servidor o gateway puede auditar más de 140 atestaciones de sensores por segundo.


Consideraciones de Seguridad y Estado del Arte

Este trabajo está fundamentado en literatura primaria y herramientas estándar de la industria criptográfica:

  1. Groth, Jens (2016). “On the Size of Pairing-Based Non-Interactive Arguments”. Publicado en EUROCRYPT 2016 y disponible en IACR ePrint 2016/260. Introduce el protocolo Groth16, demostrando que una prueba zk-SNARK puede reducirse a tan solo 3 elementos de grupo ($\pi_A \in G_1, \pi_B \in G_2, \pi_C \in G_1$) con verificación basada en emparejamientos bilineales (pairings).
  2. Buterin, Vitalik (2016). “Quadratic Arithmetic Programs: from Zero to Hero”. Artículo fundamental que detalla la conversión paso a paso de computaciones aritméticas a R1CS y polinomios QAP.
  3. Iden3 (2023). Circom 2.0 Documentation & circomlib. Documentación técnica del compilador de dominios específicos para circuitos de conocimiento cero (docs.circom.io).
  4. RareSkills (2023). The RareSkills Zero Knowledge Book. Guía técnica y práctica moderna sobre construcción y auditoría de circuitos en Circom.

Supuestos Críticos y Trabajo Futuro

Como parte del rigor metodológico de mi tesis, tengo presentes las restricciones del prototipo en esta etapa:

  • Representación Numérica: Las mediciones con decimales de sensores como el DHT22 deben representarse en punto fijo (ej. factor de escala $\times 10$ o $\times 100$) previo a ingresar al circuito, dado que $\mathbb{F}_p$ opera estrictamente con enteros modulares.
  • Atestación de Origen: El circuito actual valida que alguna lectura $val$ estuvo en rango, pero no firma la identidad del sensor. En la Fase 3 integraré una atestación física (hash encadenado o firma digital de la lectura) para mitigar el ataque de suplantación de identidad del sensor.

Siguiente paso: Fase 3

Con los circuitos validados y las llaves verificadas, el siguiente paso es la Fase 3: Integración de Hardware. Voy a desarrollar el firmware del Arduino MEGA para muestrear el sensor DHT22, formatear las tramas en punto fijo y transmitirlas por puerto serial hacia el Prover.

Documentar este proyecto no solo me ayuda a estructurar los avances de mi tesis, sino a mostrar que la criptografía de conocimiento cero tiene aplicaciones prácticas y viables en el mundo físico y el IoT.

El código fuente, los circuitos y el roadmap completo están disponibles en el repositorio 0gerardo0/zkp-sensor-validation-thesis.
